97720950 Dávkovací čerpadlo DDE 6-10 P-PP/E/C-X-31I001FG GRUNDFOS

Detailní popis produktu

Vhodné pro

•     Chemizace & hnojivová závlaha
•     Dezinfekce vody
•     Úprava pitné vody
•     Odsolování
•     Vytápění v průmyslu
•     Mytí a čištění
•     Dodávka a čerpání vody
•     Průmyslové odpadní vody
•     Úprava odpadní vody

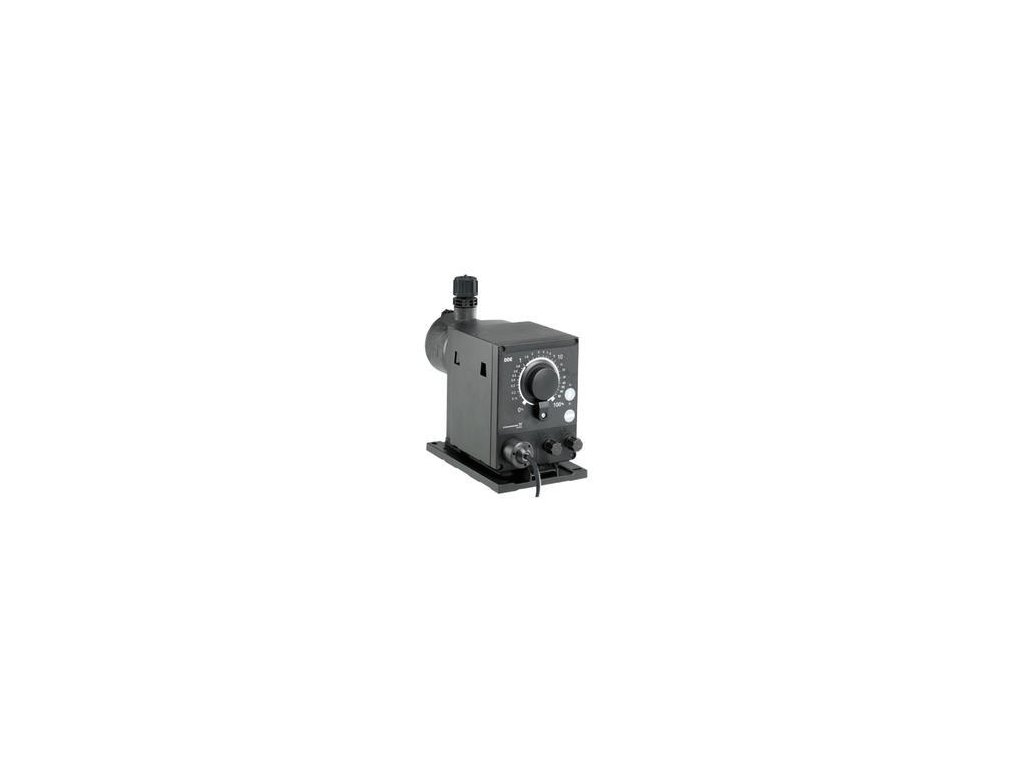

SMART Digital DDE je kompaktní objemové membránové dávkovací čerpadlo s pohonem s proměnnými otáčkami (krokový motor) a inteligentní řídicí elektronikou s minimální spotřebou energie. Série SMART Digital Dosing pracuje po celé délce zdvihu k zajištění optimální přesnosti, zahlcení a sání i v případě odplyňovacích kapalin. Doba jednotlivých výtlačných zdvihů se liší podle nastaveného objemu, čímž je dosaženo optimálního hladkého a plynulého průtoku. Západková montážní deska umožňuje instalaci ve třech různých polohách bez nutnosti použití jakéhokoli dalšího příslušenství. Průtok dávkování lze nastavit pomocí nastavovacího knoflíku na logaritmické stupnici od 0,1 do 100 %.

Dávkovací hlava obsahuje:

•     Univerzální membrána celá z PTFE s dlouhou životností a chemickou odolností.
•     Dvojité kulové ventily pro nejvyšší přesnost dávkování.
•     Odvzdušňovací ventil pro snadné spouštění.

Provozní režimy:

•     Ruční dávkování od 0,1 do 100 %.
•     Impulsní řízení (funkce dělitele zahrnuta).

Další charakteristické vlastnosti:

•     Tlačítko 100 % (max. objem), např. pro odvzdušnění.
•     Přepínač mezi ručním a impulsním provozním režimem.
•     Stavové LED diody impulsního a ručního provozního režimu.
•     Mechanické blokování k ochraně čerpadla proti neoprávněnému přístupu.

Vstupy/výstupy signálů:

•     Vstup pro signál impulsní, externího zastavení.
•     Vstup pro signál prázdné nádrže.

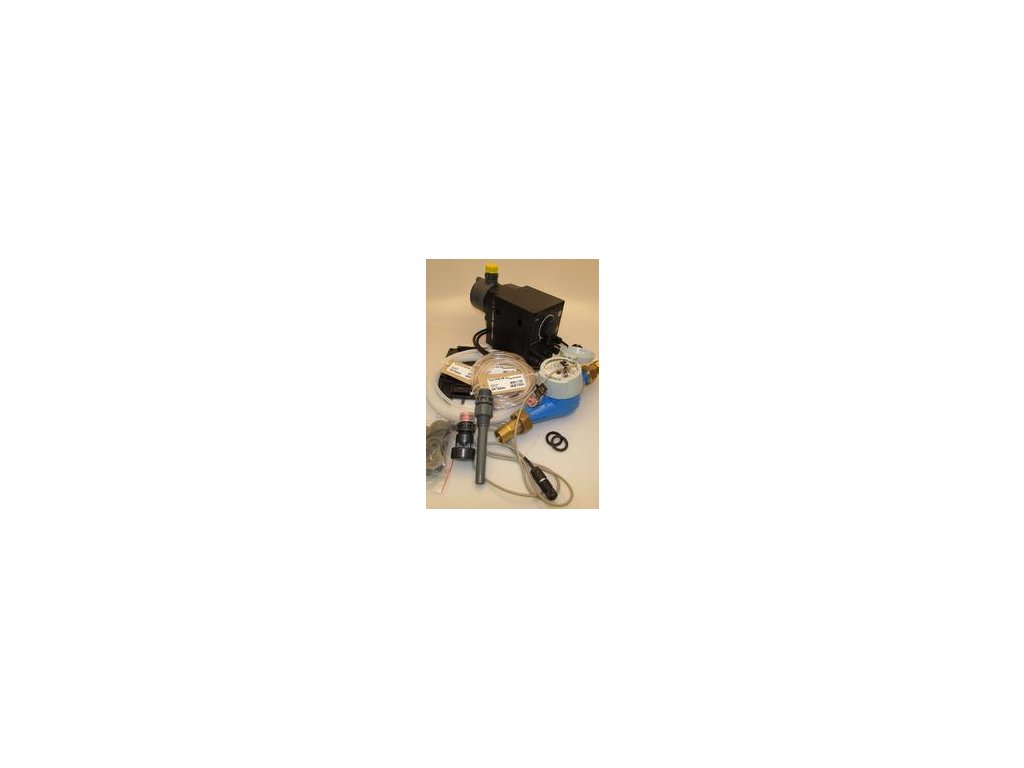

Instalační sada obsahuje:

•     2 přípojky čerpadla (Hose 4/6 mm 3).
•     Patní ventil (bez hladinového spínače).
•     Vstřikovací jednotka.
•     Výtlačná hadice 6 m z PE.
•     Sací hadice 2 m z PVC.
•     Odvzdušňovací hadice 2 m z PVC (4/6 mm).

Hmotnost:  2 kg

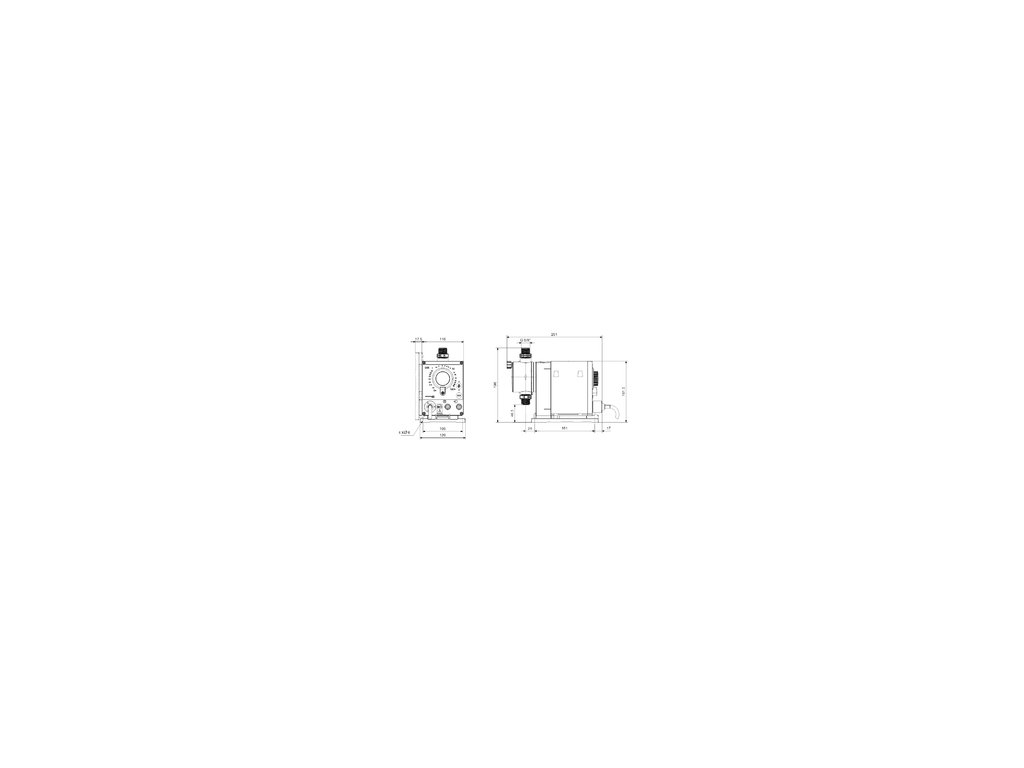

Rozměry:  105 mm x 251 mm x 196 mm
Typový klíč: DDE 6-10 P-PP/E/C-X-31I001FG
Schval. znacky na typovém štítku:  CE,CSA-US,EAC,RCM
Max. průtok:  6 l/h
Min. prutok:  6,0 ml/h
Turn-down ratio:  1:1000
Max. provozní tlak:  10 bar
Maximální viskozita pri 100 %:  50 mPas
Těsnění:  EPDM
Dávkovací hlava:  PP
Kulový ventil:  Keramika
Rozsah okolní teploty:  0 .. 45 °C
Instalační sada: ANO
Typ instalace:  4/6 mm až do 7,5 l/h,16 bar
Sací hrdlo:  Hose 4/6 mm3
Výtlačné hrdlo:  Hose 4/6 mm3
Max. sací výška během provozu:  6 m
Max. sací výška během zavodňování:  2 m
Rozsah teploty kapaliny:  -10 .. 45 °C
Max. příkon P1:  19 W
Frekvence el. sítě:  50 / 60 Hz
Jmenovité napětí:  1 x 100-240 V
Krytí (IEC 34-5):  IP65 / NEMA 4X
Typ kabelové koncovky:  EU
Rozvodný kabel:  1.5 m
Zapínací proud:  25A pri 230V pro 2ms
